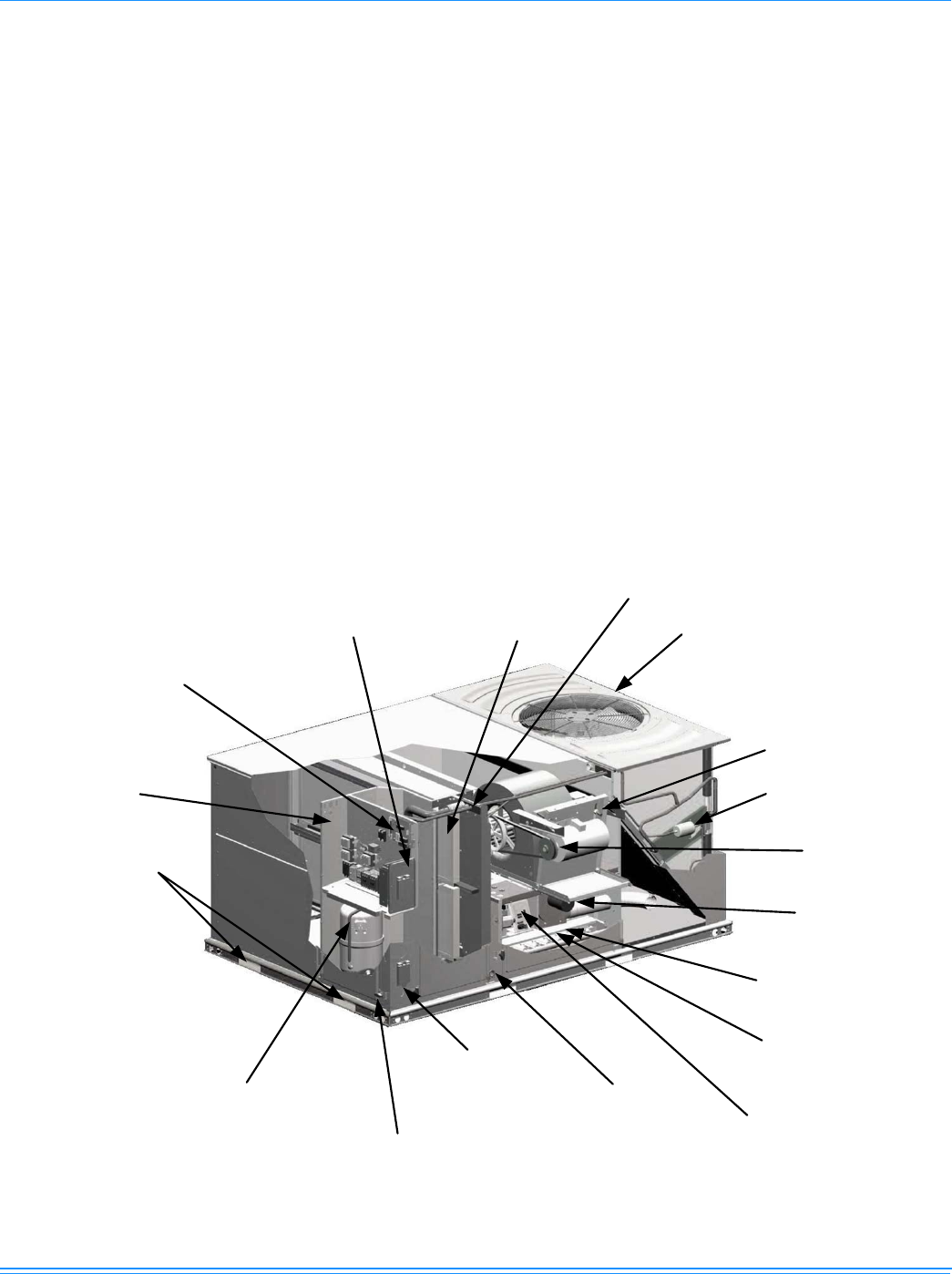

Component Location

Cooling With Gas Heat (3 Through 5 Ton)

Intelligent control board

for safe and efficient

operation

“Simplicity®” Control board w/

screw connectors for T-stat

wiring and Network

Connections

Disconnect location

(optional disconnect switch)

Filter access

(2" or 4”

filter options)

Filter drier (solid core)

3-5 Ton Cooling

Slide out motor and

blower assembly for

easy adjustment

and service

Base rails w/

forklift slots

(three sides)

and lifting

holes

Toolless door

latch

Side entry power

and control wiring

knockouts

Belt-drive blower

motor

Power ventor

motor

20-gauge aluminized

steel tubular heat

exchanger for long life

(stainless steel option)

One or Two stage gas heating to

maintain warm, comfortable

temperature

Slide-out drain pan

with ¾" NPT

connection

Compressor access (high-

efficiency compressor)

Second model nameplate

inside hinged access

panel

Roof curbs in eight-and

fourteen-inch heights.

Roof curbs for transitioning

from York Sunline™ footprint

to the ZH/ZJ/ZR Series footprint

are available

(field-installed accessory)

Micro-Channel Aluminum

Tube/Aluminum Fin

Condenser

(Single Orifice System shown.

See Actual Model Physical Data for details)

Filter drier (solid core)

3-5 Ton Reheat
